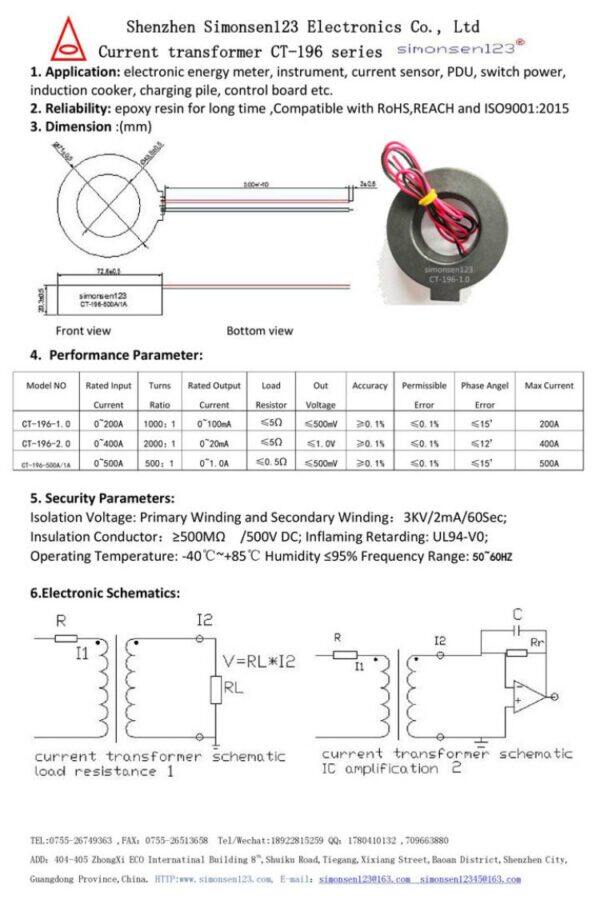

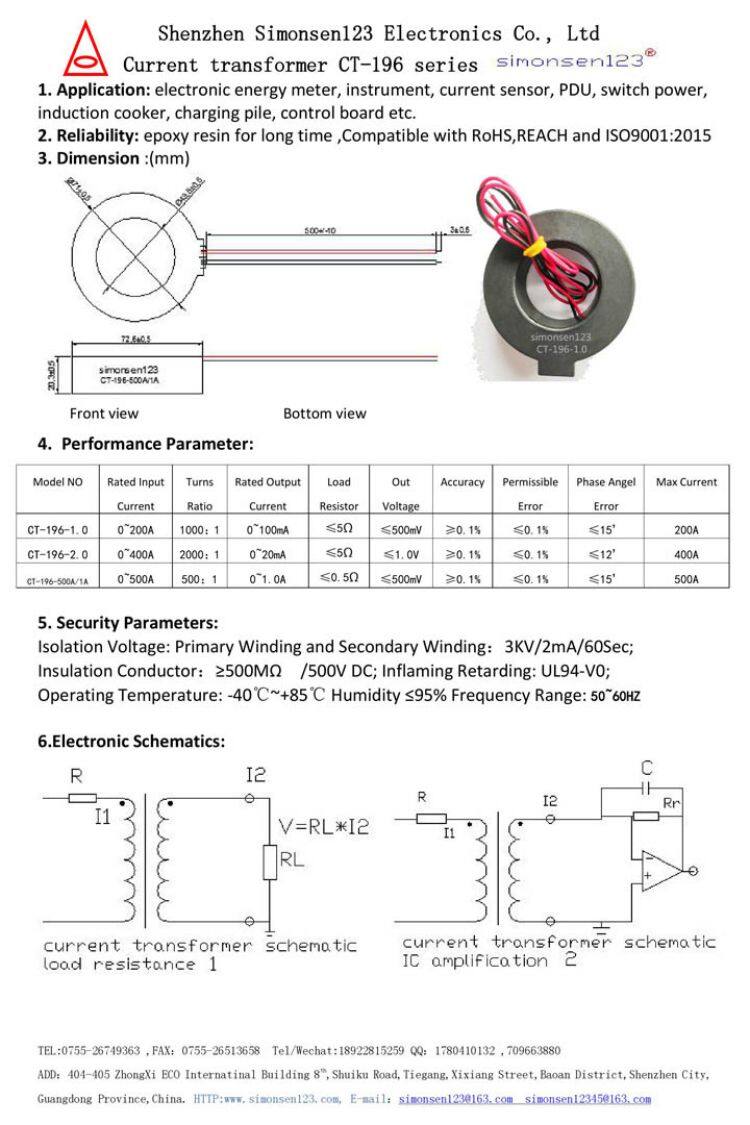

200A/100mA 400A/200mA CT-196 proudový Transformer model
Specializuje se na výrobu, prodej a výzkum a vývoj proudových transformátorů, transformátorů napětí a transformátorů
Specializuje se na výrobu, prodej a výzkum a vývoj proudových transformátorů, transformátorů napětí a transformátorů
1. Použití: Elektronický elektroměr,Měřič,Aktuální snímač,PDU,Spínací výkon,Indukční sporák,Nabíjecí hromada,Ovládací panely atd..
2. Spolehlivost: dlouhodobé použití epoxidové pryskyřice ,Kompatibilní s RoHS,REACH & ISO9001: 2015
4.Parametry výkonu:
|
Model |
Jmenovitý vstupní proud |
Poměr otáček |
Jmenovitý výstupní proud |
Odolnost proti zatížení |
Výstupní napětí |
Přesnost |
Přípustná chyba |
Chyba fázového úhlu |
Maximální proud |
|
CT-196-1.0 |
0 ~ 200A |
1000:1 |
0 ~ 100mA |
≤ 5OMÁR |
≤ 500 mV |
≥0.1% |
≤ 0.1% |
≤ 15' |
200A |
|
CT-196-2.0 |
0 ~ 400A |
2000:1 |
0~200Kůň |
≤ 5OMÁR |
≤ 1.0V |
≥0.1% |
≤ 0.1% |
≤ 12' |
400A |
|
CT-196-500A/1A |
0 ~ 500A |
500:1 |
0~1.0A |
≤ 0.5OMÁR |
≤ 500 mV |
≥0.1% |
≤ 0.1% |
≤ 15' |
500A |
5. Bezpečnostní parametry:
Izolační napětí: primární vinutí a sekundární vinutí:3KV/2mA/60Sec;
Izolační vodič:≥500 mOMÁR /500V DC; Retardant hoření: UL94-V0;
Provozní teplota: -40Teplota~+85Teplota Vlhkost ≤ 95% Frekvenční rozsah: 50 ~ 60HZ
