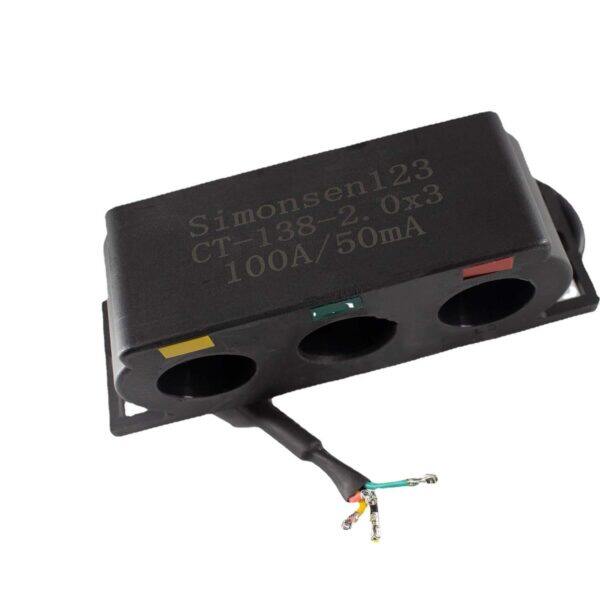

300A/100mA CT-138 třífázový proud Transformer model
Specializuje se na výrobu, prodej a výzkum a vývoj proudových transformátorů, transformátorů napětí a transformátorů
Specializuje se na výrobu, prodej a výzkum a vývoj proudových transformátorů, transformátorů napětí a transformátorů
1. Aplikace: elektronický energetický měřič, přístroj, proudový senzor, PDU, spínací napájení, indukční sporák, nabíjecí hromadu, řídicí deska atd.
2. Spolehlivost: epoxidová pryskyřice po dlouhou dobu, kompatibilní s RoHS, REACH a ISO9001:2015

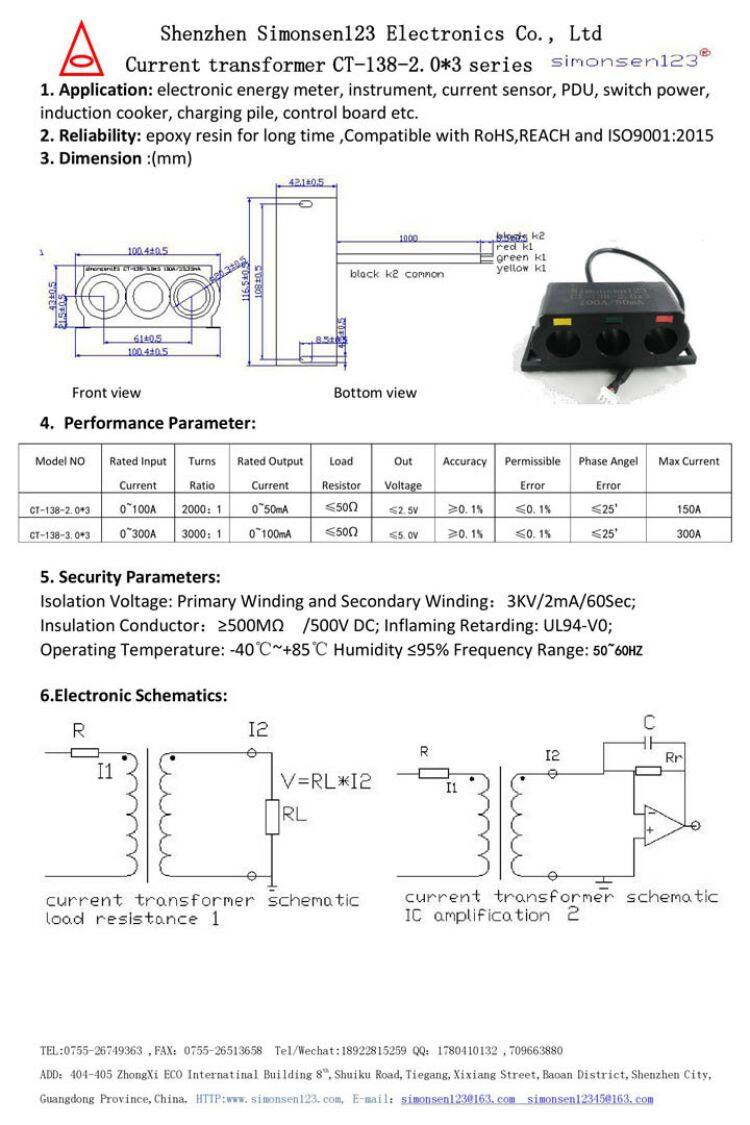

4. Parametry výkonu:
|
Model |
Jmenovitý vstupní proud |
Poměr otáček |
Jmenovitý výstupní proud |
Odolnost proti zatížení |
Výstupní napětí |
Přesnost |
Přípustná chyba |
Chyba fázového úhlu |
Maximální proud |
|
CT-138-2.0*3 |
0 ~ 100A |
2000:1 |
0 ~ 50mA |
≤ 50 Ω |
≤ 2,5 V |
≥0.1111111111 |
≤ 0,1111111111 |
≤ 25' |
150A |
|
CT-138-3.0*3 |
0 ~ 300A |
3000:1 |
0 ~ 100mA |
≤ 50 Ω |
≤ 5,0V |
≥0.1111111111 |
≤ 0,1111111111 |
≤ 25' |
300A |
5. Parametry zabezpečení:
Izolační napětí: primární a sekundární vinutí: 3KV/2mA/60Sec;
Izolační vodič: ≥ 500 MΩ/500 V DC; Zpomalení zánětu: UL94-V0;
Provozní teplota: -40 ° C ~ + 85 ° C Vlhkost ≤ 95% Kmitočtový rozsah: 50 ~ 60HZ
