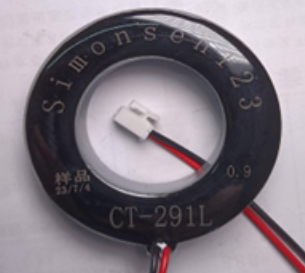

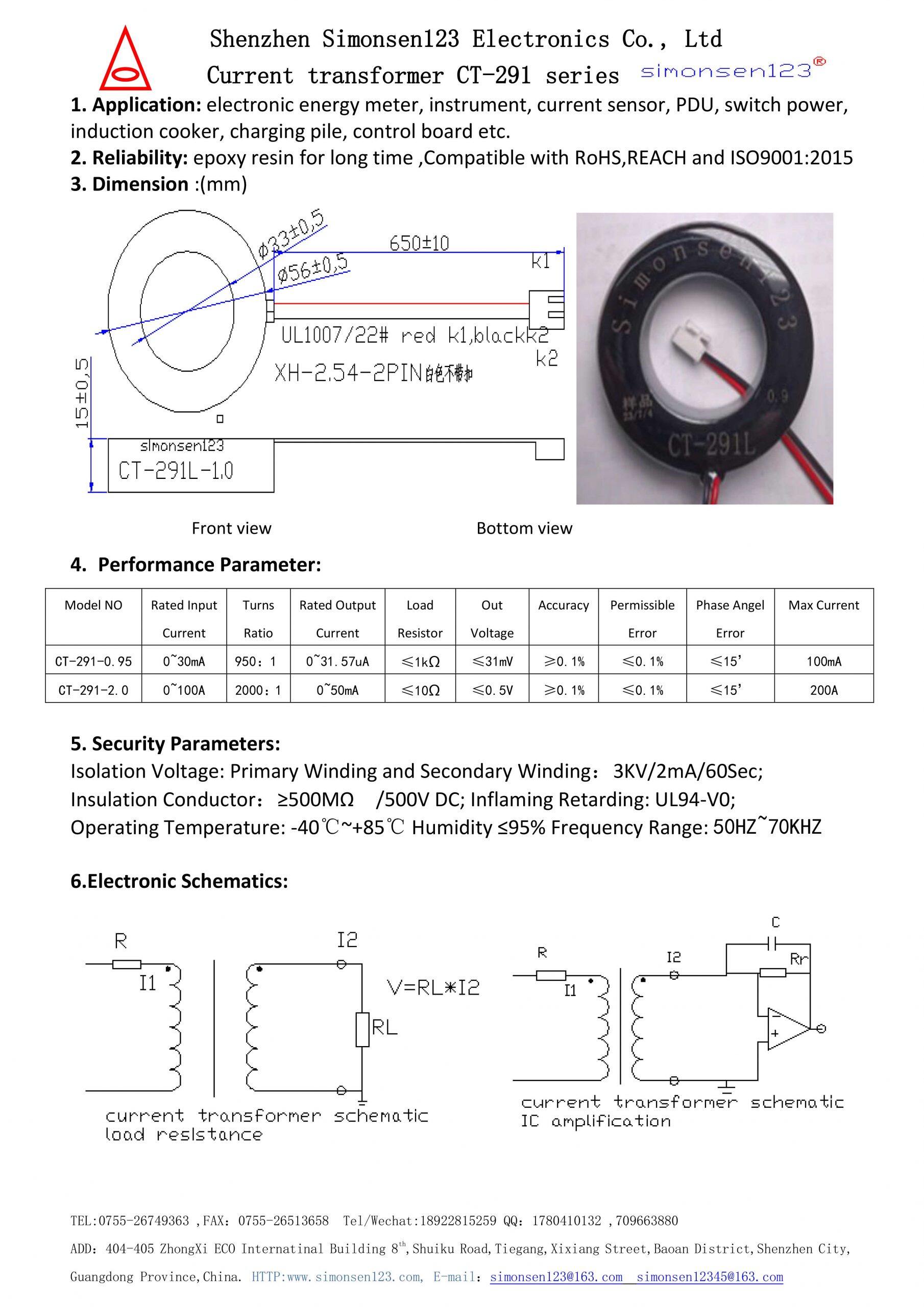

Aktuální Transformer model CT-291 série

Aktuální Transformer model ct 291 série
  1. Aplikace: elektronický energetický měřič, přístroj, proudový senzor, PDU, spínací zdroj, indukční vařič, nabíjecí stojan, řídící deska atd.
  2. Spolehlivost: epoxidová pryskyřice pro dlouhou dobu, kompatibilní s RoHS, REACH a ISO9001:2015
  3. Rozměr:(mm)

Aktuální Transformer model ct 291 série

4. Parametr výkonu:

Číslo modelu Jmenovitý vstupní proud Převodový poměr Jmenovitý výstupní proud Odolnost proti zatížení Výstupní napětí Přesnost Přípustná chyba Chyba fázového úhlu Maximální proud
CT-291-0.95 0 ~ 30mA 950: 1 0 ~ 31.57 uA ≤ 1 k ≤ 31 mV ≥0.1111111111 ≤ 0,1111111111 ≤ 15' 100 mA
CT-291-2.0 0 ~ 100A 2000: 1 0 ~ 50mA ≤ 10 ≤ 0,5 V ≥0.1111111111 ≤ 0,1111111111 ≤ 15' 200A
CT-291Z-4.0 0 ~ 400A 4000:1 0 ~ 100mA ≤ 10 ≤ 0,5 V ≥0.1111111111 ≤ 0,1111111111 ≤ 15' 600 A



  1. Bezpečnostní parametry:

Izolační napětí: primární vinutí a sekundární vinutí: 3KV/2mA/60Sec;

Izolační vodič: ≥500 MΩ / 500 V stejnosměrného proudu; ohnivzdornost: UL94-V0;

Provozní teplota: -40℃~+85℃ Vlhkost ≤95% Frekvenční rozsah: 50HZ~70KHZ



6.Elektronické schémata:

Aktuální Transformer model ct 291 série
