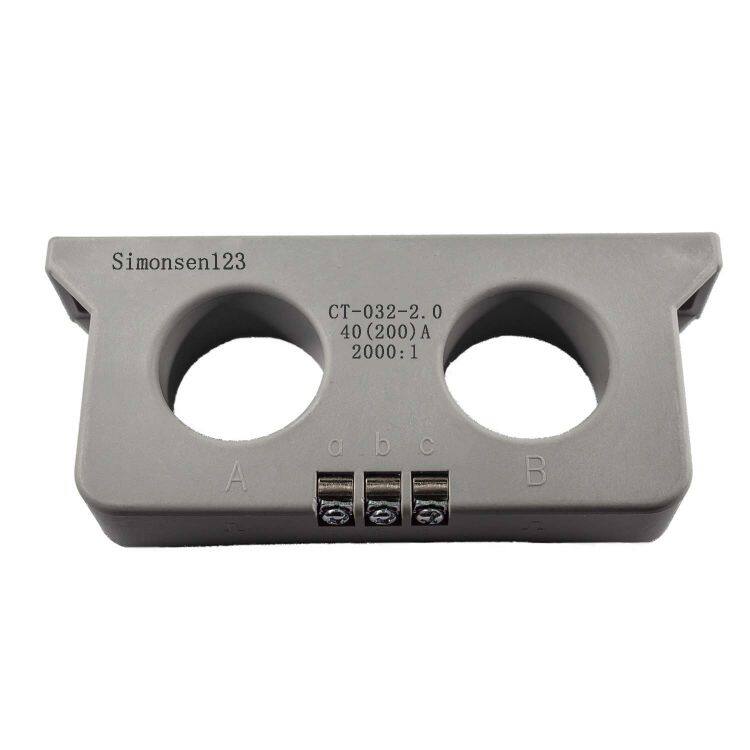

200A/100mA Ct-032 Dreiphasenstromtransformer model// Shenzhen Simonsen123 Electronics

Applications: elektronischer Energiezähler, Instrument, Stromsensor, PDU, Schaltnetzteil, Induktionskochfeld, Ladesäule, Steuerplatine usw.
Zuverlässigkeit: Epoxidharz für lange Zeit, kompatibel mit RoHS, REACH und ISO9001:2015

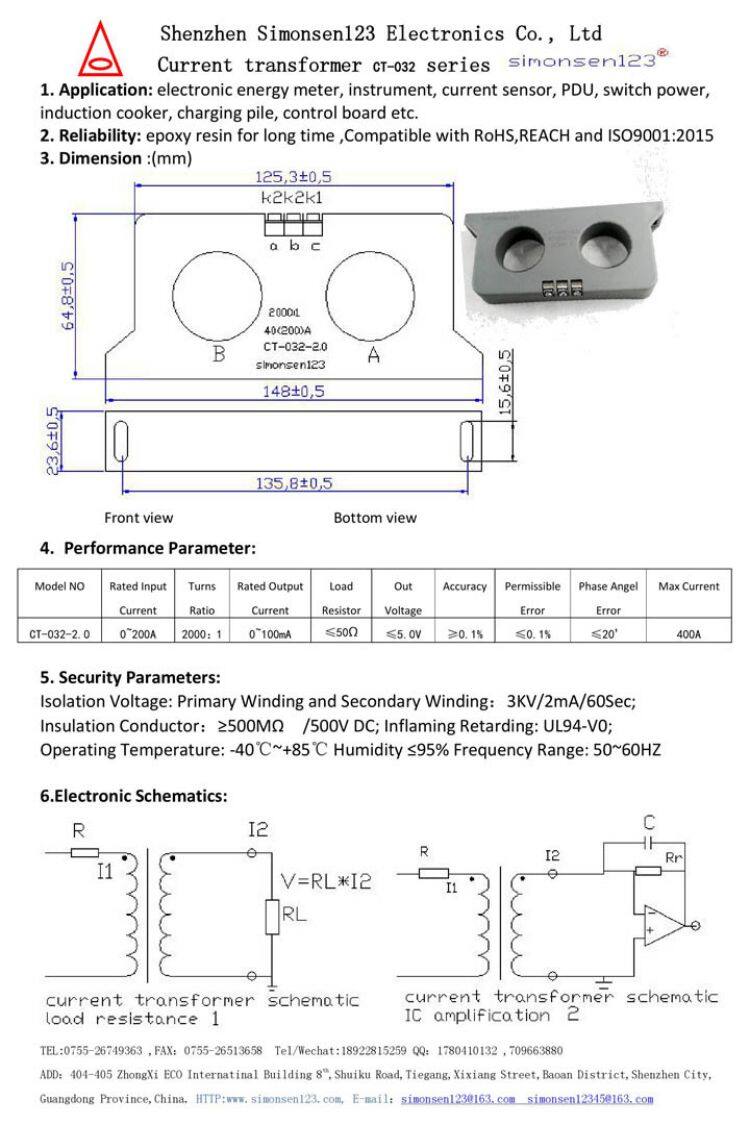

Abmessung:(mm)

4.Leistungsparameter:

Modell-Nr.	Nenn-Eingangsstrom	Wicklungsverhältnis	Nenn-Ausgangsstrom	Lastwiderstand	Ausgangsspannung	Präzision	Toleranter Fehler	Phasenwinkelfehler	Maximaler Strom
CT-032-2.0	0 ~ 200A	2000: 1	0 ~ 100mA	≤50Ω	≤ 5,0V	≥ 0,%1	≤ 0,%1	≤ 20'	400A

Isolationsspannung: Primärwicklung und Sekundärwicklung: 3KV/2mA/60Sec;

Isolationswiderstand des Leiters: ≥500 MΩ / 500 V Gleichstrom; Flammhemmung: UL94-V0;

Betriebstemperatur: -40℃~+85℃ Luftfeuchtigkeit ≤95% Frequenzbereich: 50~60HZ

6. Elektronische Schaltpläne:

200A/100mA Ct-032 Dreiphasen-Stromtransformer Modell
