100A 150A 250A/100mA CT-070Z Transformateur de courant

100a 150a 250a/100ma ct 070z modèle de transformateur de courant
  1. Application: compteur d’énergie électronique, instrument, capteur de courant, PDU, alimentation à découpage, cuisinière à induction, borne de recharge, carte de contrôle, etc.
  2. Fiabilité: résine époxyde pour une longue durée, compatible RoHS, REACH et ISO9001:2015

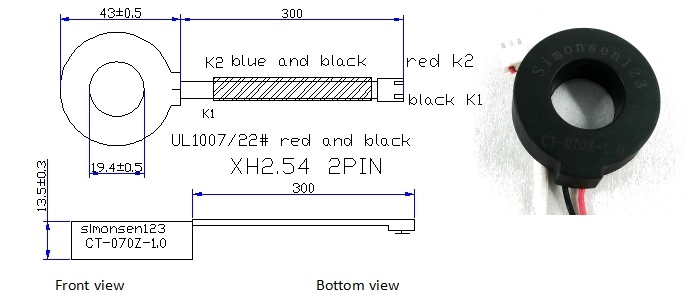

  3. Dimension:(mm)

100a 150a 250a/100ma ct 070z modèle de transformateur de courant

4.Paramètres de performance:

Numéro de modèle Courant d’entrée nominal Rapport de transformation Courant de sortie nominal Résistance de charge Tension de sortie Précision Erreur tolérée Erreur d'angle de phase Courant maximal
CT-070Z-1.0 0 ~ 100A 1000: 1 0 ~ 100 mA ≤ 10 x ≤ 1,0 V ≥ 0,%1 ≤ 0,%1 ≤ 25 ' 100A
CT-070Z-2.0 0-150A 1500 : 1 0 ~ 100 mA ≤ 10 x ≤ 1,0 V ≥ 0,%1 ≤ 0,%1 ≤ 20 » 150A
CT-070Z-2.5 0-250A 2500 : 1 0 ~ 100 mA ≤20Ω ≤2,0 V ≥ 0,%1 ≤ 0,%1 ≤ 18 » 250A



  1. Paramètres de sécurité:

Tension d'isolement: enroulements primaires et secondaires: 3KV/2mA/60Sec;

Conducteur d’isolation : ≥500 MΩ / 500 V DC ; Rétardance à l’inflammation : UL94-V0 ;

Température de fonctionnement : -40 ℃ ~ +85 ℃ Humidité ≤95 % Fréquence de fonctionnement : 50 ~ 60 Hz

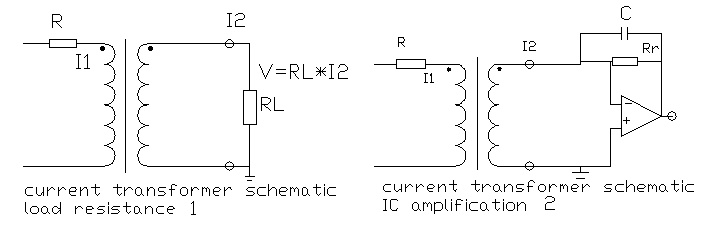

6. Schémas électroniques :

100a 150a 250a/100ma ct 070z modèle de transformateur de courant
