4.Paramètres de performance:
| Numéro de modèle | Courant d’entrée nominal | Rapport de transformation | Courant de sortie nominal | Résistance de charge | Tension de sortie | Précision | Erreur tolérée | Erreur d'angle de phase | Courant maximal |
| CT-196-1.0 | 0 ~ 200A | 1000: 1 | 0 ~ 100 mA | ≤5Ω | ≤ 500 mV | ≥ 0,%1 | ≤ 0,%1 | ≤ 15 » | 200A |
| CT-196-2.0 | 0 ~ 400A | 2000: 1 | 0 à 20 mA | ≤5Ω | ≤ 1,0 V | ≥ 0,%1 | ≤ 0,%1 | ≤ 12 ' | 400A |
| CT-196-500A/1A | 0 ~ 500A | 500 : 1 | 0~1,0 A | ≤0,5 Ω | ≤ 500 mV | ≥ 0,%1 | ≤ 0,%1 | ≤ 15 » | 500A |
Tension d'isolement: enroulements primaires et secondaires: 3KV/2mA/60Sec;
Conducteur d’isolation : ≥500 MΩ / 500 V DC ; Rétardance à l’inflammation : UL94-V0 ;
Température de fonctionnement : -40 ℃ ~ +85 ℃ Humidité ≤95 % Fréquence de fonctionnement : 50 ~ 60 Hz

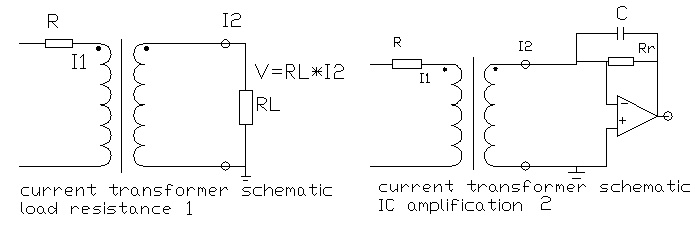

6. Schémas électroniques :
