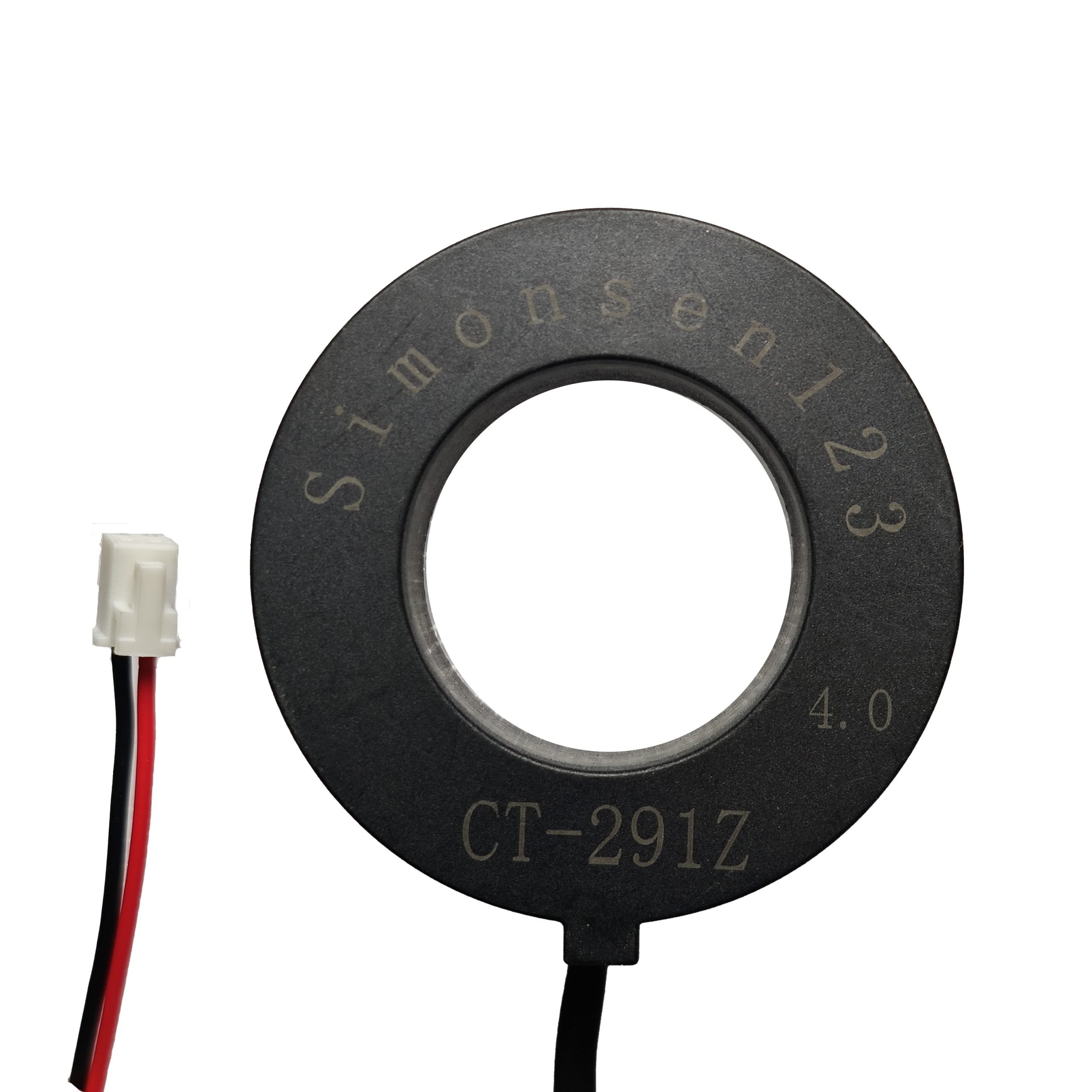

Modèles actuels de transformateur série CT-291

current transformer ct 291 series
  1. Application: compteur d’énergie électronique, instrument, capteur de courant, PDU, alimentation à découpage, cuisinière à induction, borne de recharge, carte de contrôle, etc.
  2. Fiabilité: Résine époxyde pour une longue durée, compatible RoHS, REACH et ISO 9001:2015

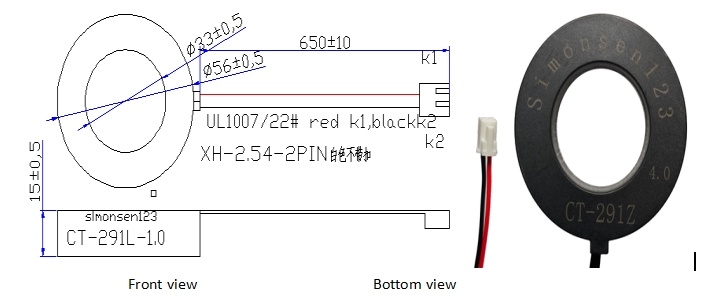

  3. Dimension:(mm)

current transformer ct 291 series

4. Paramètre de performance:

Model NO Rated Input Current Turns Ratio Rated Output Current Résistance de charge Tension de sortie Précision Erreur tolérée Erreur d'angle de phase Courant maximal
CT-291-0,95 0 à 30 mA 950: 1 0 à 31,57 uA ≤1kΩ ≤ 31 mV ≥ 0,%1 ≤ 0,%1 ≤ 15 » 100mA
CT-291-2,0 0 ~ 100A 2000: 1 0 à 50 mA ≤ 10 x ≤ 0,5 V ≥ 0,%1 ≤ 0,%1 ≤ 15 » 200A
CT-291Z-4.0 0 ~ 400A 4000 : 1 0 ~ 100 mA ≤ 10 x ≤ 0,5 V ≥ 0,%1 ≤ 0,%1 ≤ 15 » 600 A



  1. Paramètres de sécurité:

Tension d'isolement: enroulements primaires et secondaires: 3KV/2mA/60Sec;

Conducteur d’isolation : ≥500 MΩ / 500 V DC ; Rétardance à l’inflammation : UL94-V0 ;

Operating Temperature: -40℃~+85℃ Humidity ≤95% Frequency Range: 50HZ~70KHZ

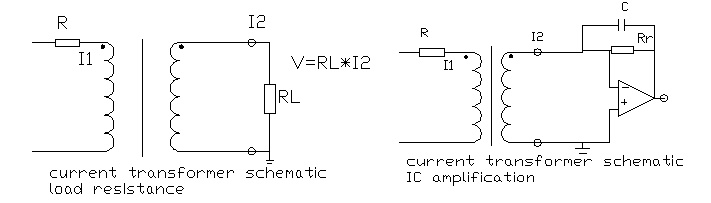

6. Schémas électroniques :

current transformer ct 291 series
