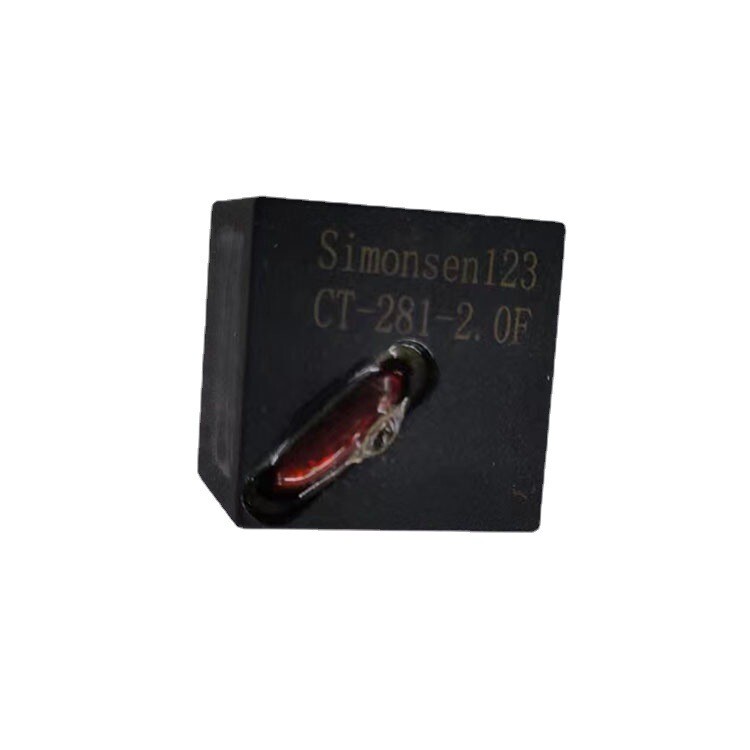

Modello Transformer attuale serie CT-281-2.0F//Shenzhen Simonsen123 Electronics

Applicazione: Contatori elettronici di energia elettrica, strumenti, sensori di corrente, PDU, alimentatori a commutazione, forni a induzione, pile di ricarica, schede di controllo, ecc.
Affidabilità: Uso a lungo termine di resina epossidica, conforme agli standard RoHS, REACH e ISO9001: 2015

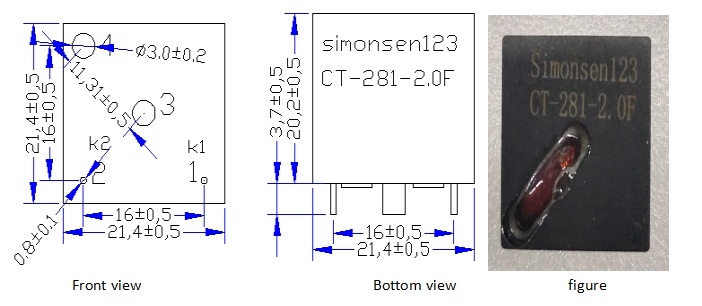

Dimensione:(mm)

Modello	Corrente di ingresso nominale	Rapporto di rotazione	Corrente di uscita nominale	Resistenza di carico	Tensione di uscita	La precisione	Errore di tolleranza	Errore dell'angolo di fase	Corrente massima
CT-281-2.0	0 ~ 40A	2000: 1	0 ~ 20 mA	≤ 10 ×	≤ 200 mV	≥ 0,%1	≤ 0.1	≤ 10'	45 A
CT-281-2.0F	0 ~ 40A/DC15A	2000: 1	0 ~ 20 mA	≤ 10 ×	≤ 200 mV	≥ 0,%1	≤ 0.1	≤ 10'	45 A

Tensione di isolamento: avvolgimenti primari e secondari: 3KV/2mA/60Sec;

Conduttore di isolamento: ≥100 MΩ / 500 V CC; Ritardante alla fiamma: UL94-V0;

Temperatura operativa: -40 ° C ~ + 85 ° C Umidità ≤ 95% Gamma di frequenza: 50HZ ~ 70KHZ

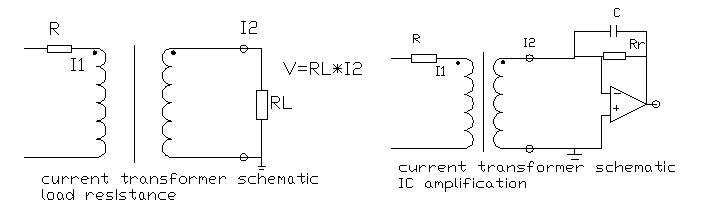

6.Schemi elettronici:

Modello Transformer attuale serie CT-281-2.0F
