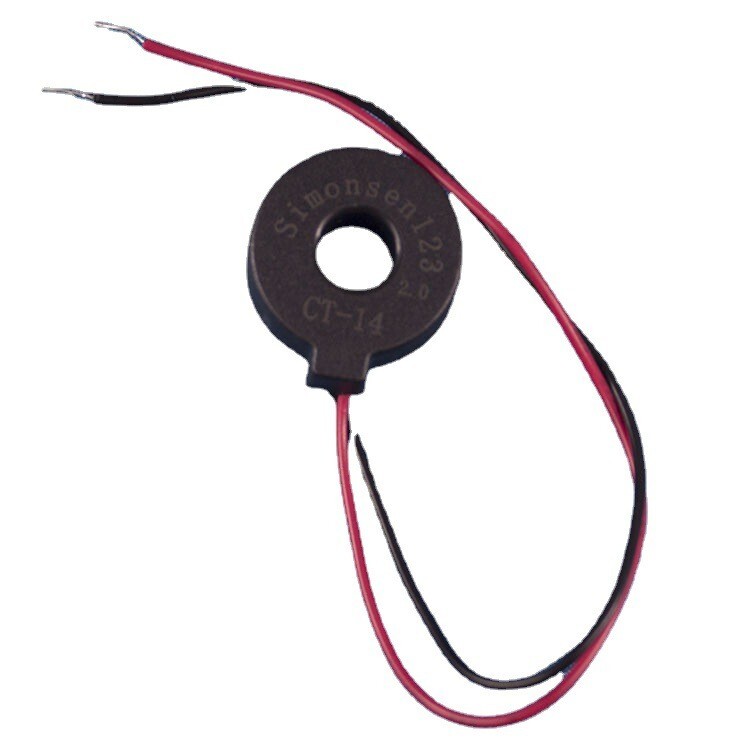

15mA/7.5uA 30mA/25mA 10A 014 Modello di trasferimento corrente//Shenzhen Simonsen123 Electron

Applicazione: contatore elettronico di energia, strumento, sensore di corrente, PDU, alimentatore a commutazione, piano cottura a induzione, colonnina di ricarica, scheda di controllo ecc.
Affidabilità: resina epossidica per lungo tempo, compatibile con RoHS, REACH e ISO9001:2015

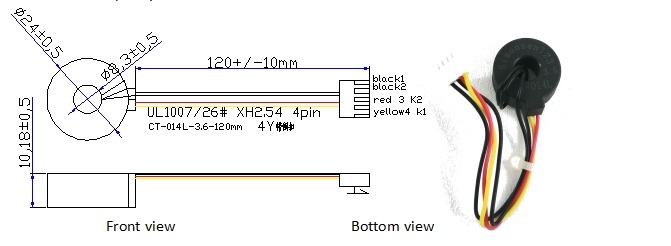

Dimensione:(mm)

4.Parametri di prestazione:

Modello n.	Corrente di ingresso nominale	Rapporto di trasformazione	Corrente di uscita nominale	Resistenza di carico	Tensione di uscita	La precisione	Errore di tolleranza	Errore dell'angolo di fase	Corrente massima
CT-014-2.0	0 ~ 15 mA	2000: 1	0~7.5uA	≤ 1 kΩ	≤7.5mV	≥ 0,2%	≤ 0.2%	≤ 7'	30 mA
CT-014L-3.6	0 ~ 30 mA	3600:3	0 ~ 25 mA	≤1KΩ	≤ 25 mV	≥ 0,2%	≤ 0.2%	≤ 10'	30 mA
CT-014/6.3A	0 ~ 10A	1000: 1	0 ~ 10 mA	≤50Ω	≤ 500 mV	≥ 0,%1	≤ 0.1	≤ 15'	20 A

Tensione di isolamento: avvolgimenti primari e secondari: 3KV/2mA/60Sec;

Conduttore isolante: ≥500 MΩ / 500 V DC; Ritardante alla fiamma: UL94-V0;

Temperatura di esercizio: -40℃~+85℃ Umidità ≤95% Intervallo di frequenza: 1 kHz~70 kHz

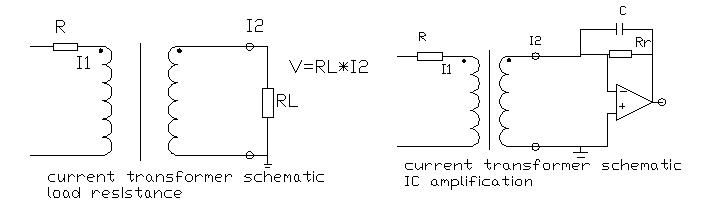

6.Schemi elettronici:

15 mA/7,5 uA 30 mA/25 mA 10 A 014 Modello di trasferimento corrente
