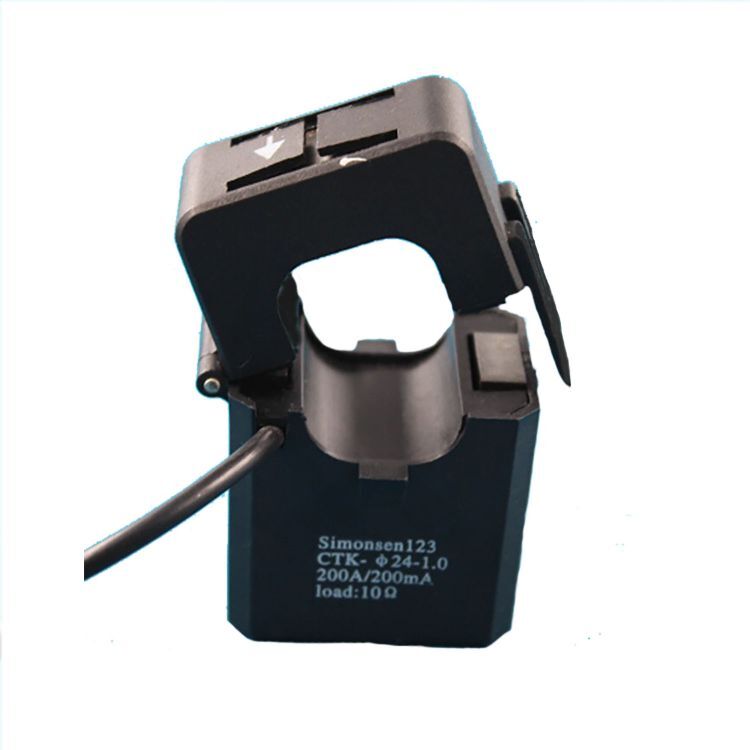

100A 200A 300A/100mA CTK-24 Ток Transformer model
Специализируется на производстве, продаже и разработке трансформаторов тока, трансформаторов напряжения, индукторов
Специализируется на производстве, продаже и разработке трансформаторов тока, трансформаторов напряжения, индукторов
1. Использование: электронный счетчик энергии,прибор,датчик тока,PDU,мощность выключателя,Индукционная плита,зарядный столб,Панель управления и т.д..
2. Надежность: длительное использование эпоксидной смолы ,Совместимость с RoHS,REACH и ISO9001:2015

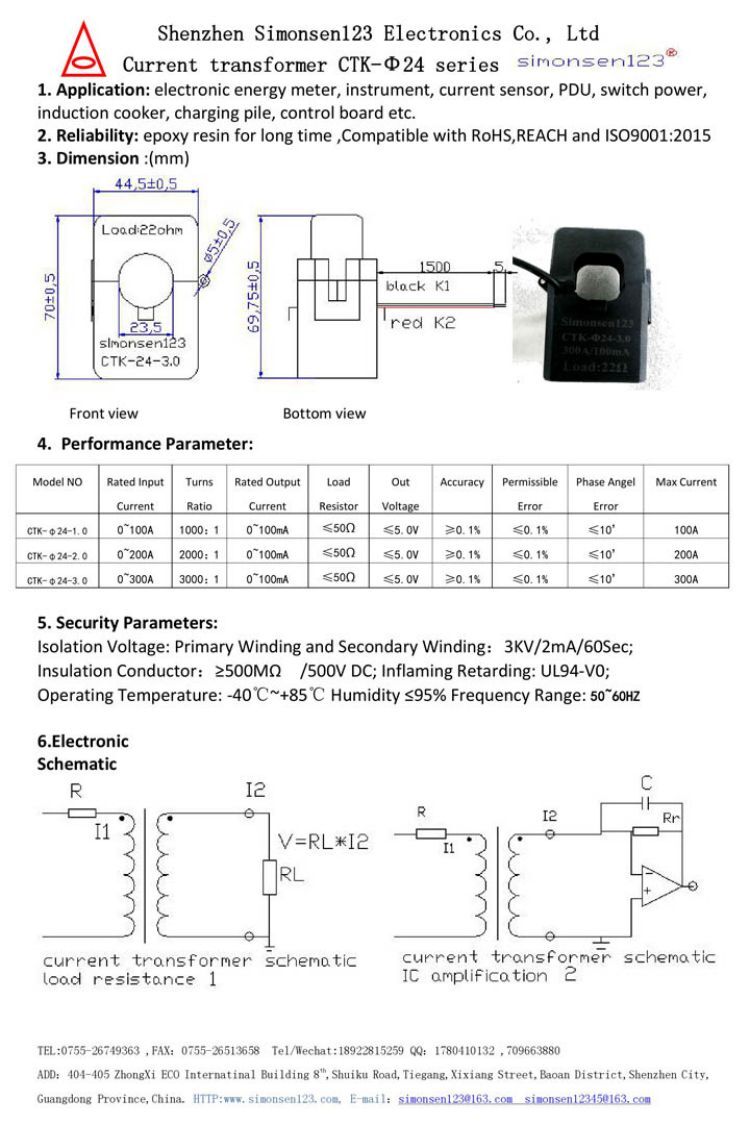

4.Характеристические параметры:
|
тип |
Номинальный входной ток |
отношение оборотов |
Номинальный выходной ток |
сопротивление нагрузки |
выходное напряжение |
точность |
допустимая ошибка |
фазовая ошибка |
максимальный ток |
|
CTK-φ24-1.0 |
0-100А |
1000:1 |
0-100мА |
≤50Ом |
≤5.0V |
≥0.1% |
≤0.1% |
≤10' |
100A |
|
CTK-φ24-2.0 |
0-200А |
2000:1 |
0-100мА |
≤50Ом |
≤5.0V |
≥0.1% |
≤0.1% |
≤10' |
200A |
|
CTK-φ24-3.0 |
0-300А |
3000:1 |
0-100мА |
≤50Ом |
≤5.0V |
≥0.1% |
≤0.1% |
≤10' |
300A |
5. Параметры безопасности:
Изолирующее напряжение: первичная обмотка и вторичная обмотка:3кВ/2мА/60Sec;
изолирующий проводник:≥500мОм 500V DC; Огнезащитные составы: UL94-V0;
Рабочая температура: -40температура~+85температура Влажность ≤95% Диапазон частот: 50-60 Гц
