60A / 30mA CT-135 ثلاثي الطور الحالي Transformer model / / شنتشن Simonsen123 الإلكترونية

التطبيق : عداد طاقة إلكتروني، أداة قياس، مستشعر تيار، وحدة توزيع الطاقة، مفتاح طاقة، موقد حثّي، عمود شحن، لوحة تحكم، وغيرها.
الموثوقية : راتنج إيبوكسي لفترة طويلة، متوافق مع RoHS، REACH وISO9001:2015

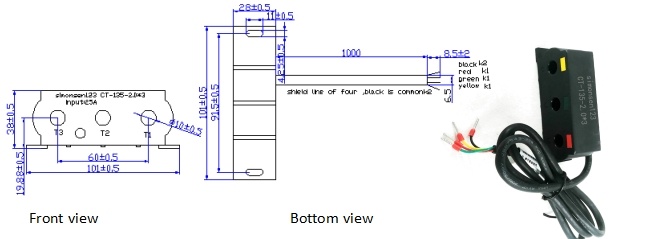

البعد:(مم)

4.بارامترات الأداء:

رقم الموديل	التيار الاسمي الداخل	نسبة اللفات	التيار الاسمي الخارج	مقاومة الحمل	الجهد الناتج	الدقة	الخطأ المسموح به	خطأ زاوية الطور	الحد الأقصى الحالي
CT-135-2.0*3	0. صفر إلى 60A	عام 2000 : 1	0-30 مللي أمبير	≤51Ω	≤1.5V	≥ 0.%1	≤0.%1	≤12'	٨٥ ألف

الجهد المعزول : اللفات الأولية والثانوية : 3KV / 2mA / 60Sec؛

موصل العزل: ≥500 ميجا أوم / 500 فولت تيار مستمر؛ مقاومة الاشتعال: UL94-V0؛;

درجة حرارة التشغيل: -40℃~+85℃ الرطوبة ≤95% نطاق التردد: 1KHZ~70KHZ

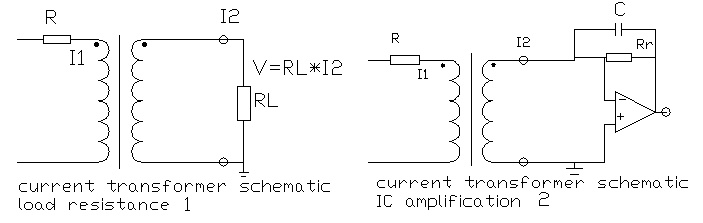

6. المخططات الإلكترونية:

60A / 30mA CT-135 نموذج النقل الحالي ثلاثي المراحل
