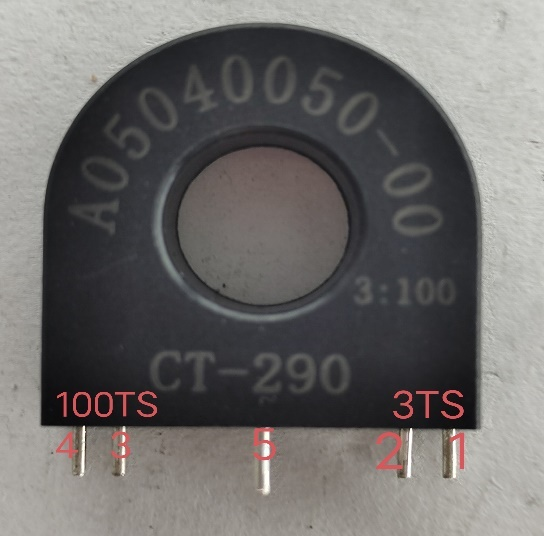

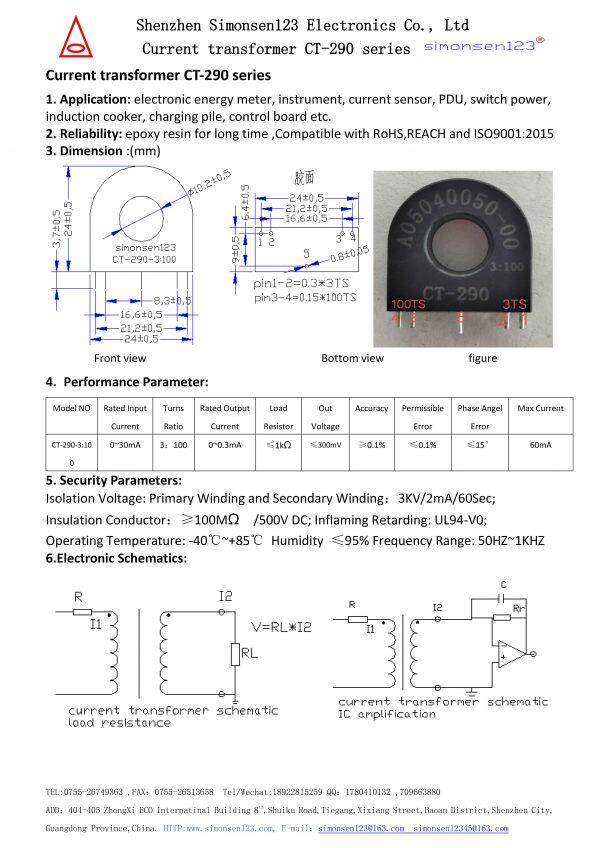

Aktuální Transformer model CT-290 Series//Shenzhen Simonsen123 Electron

Aplikace: Elektronické elektroměry, měřiče, proudové snímače, PDU, spínací zdroje, indukční sporáky, nabíjecí piloty, ovládací panely atd.
Spolehlivost: Dlouhodobé použití epoxidové pryskyřice v souladu s normami RoHS, REACH a ISO9001: 2015
Rozměr :(mm)

Číslo modelu	Jmenovitý vstupní proud	Poměr vinutí	Jmenovitý výstupní proud	Odolnost proti zatížení	Výstupní napětí	Přesnost	Přípustná chyba	Chyba fázového úhlu	Maximální proud
CT-290-3: 100	0 ~ 30mA	3: 100	0 ~ 0.3mA	≤1kΩ	≤ 300 mV	≥0.1111111111	≤ 0,1111111111	≤ 15'	60mA

Izolační napětí: primární vinutí a sekundární vinutí: 3KV/2mA/60Sec;

Izolační vodič: ≥100MΩ / 500V stejnosměrného proudu; Zpomalující hoření: UL94-V0;

Provozní teplota: -40 ° C ~ + 85 ° C vlhkost ≤ 95% Frekvenční rozsah: 50HZ ~ 1KHZ

6.Elektronické schémata:

Aktuální Transformer model CT-290 série
