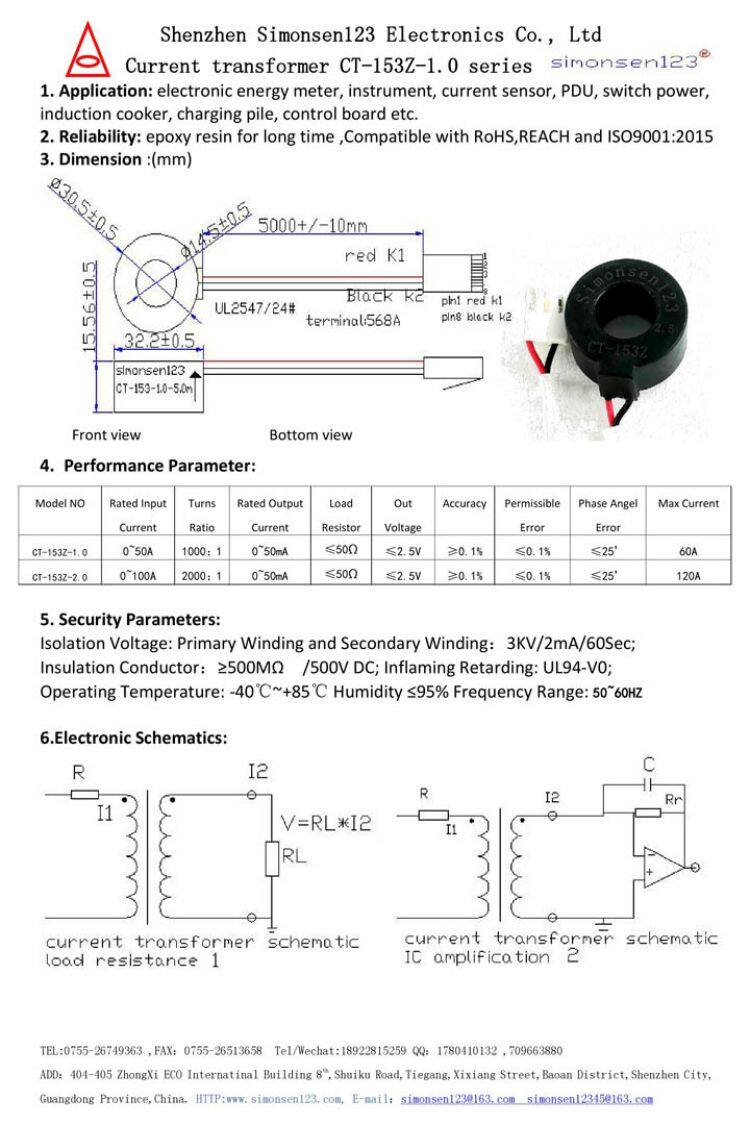

4.Leistungsparameter:
| Modell-Nr. | Nenn-Eingangsstrom | Wicklungsverhältnis | Nenn-Ausgangsstrom | Lastwiderstand | Ausgangsspannung | Präzision | Toleranter Fehler | Phasenwinkelfehler | Maximaler Strom |
| CT-153Z-1.0 | 0 ~ 50A | 1000:1 | 0 ~ 50mA | ≤50Ω | ≤ 2,5 V | ≥ 0,%1 | ≤ 0,%1 | ≤ 25' | 60A |
| CT-153Z-2.0 | 0 ~ 100A | 2000: 1 | 0 ~ 50mA | ≤50Ω | ≤ 2,5 V | ≥ 0,%1 | ≤ 0,%1 | ≤ 25' | 120A |
Isolationsspannung: Primärwicklung und Sekundärwicklung: 3KV/2mA/60Sec;
Isolationswiderstand des Leiters: ≥500 MΩ / 500 V Gleichstrom; Flammhemmung: UL94-V0;
Betriebstemperatur: -40℃~+85℃ Luftfeuchtigkeit ≤95% TP4T Frequenzbereich: 50 ~ 60HZ
6. Elektronische Schaltpläne:
