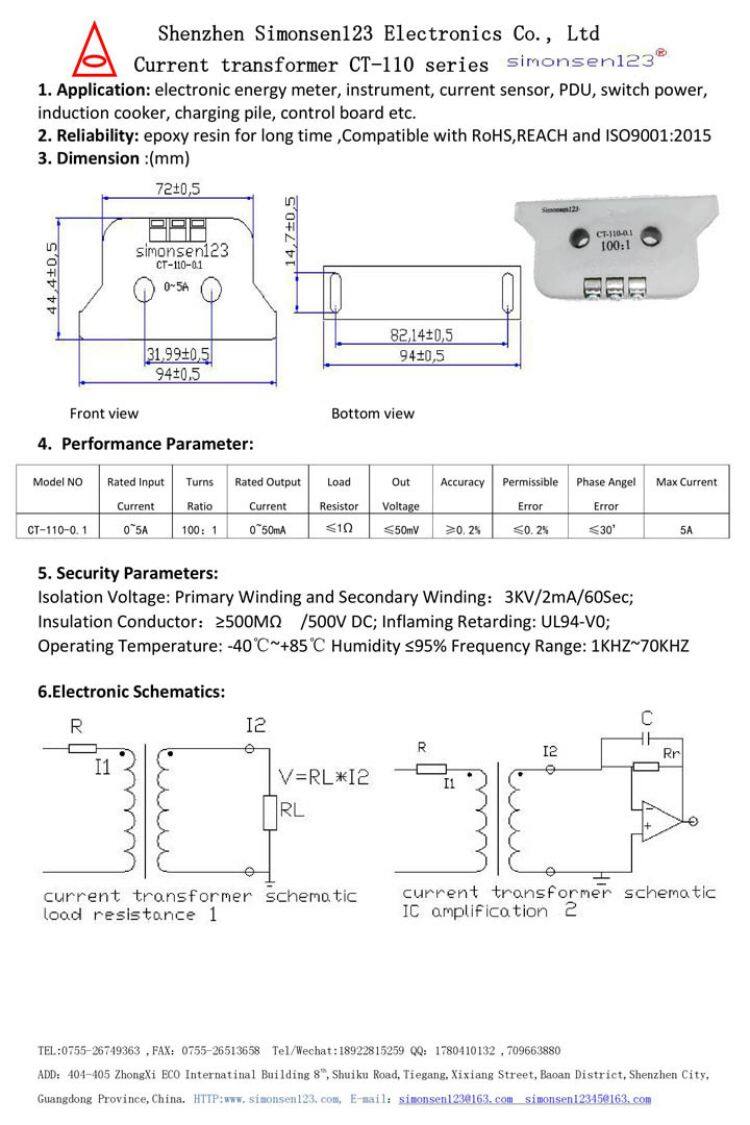

5A/50mA CT-110 Dreiphasenstromtransformer model//Shenzhen Simonsen123 Electronics

Applications: elektronischer Energiezähler, Instrument, Stromsensor, PDU, Schaltnetzteil, Induktionskochfeld, Ladesäule, Steuerplatine usw.
Zuverlässigkeit: Epoxidharz für lange Zeit, kompatibel mit RoHS, REACH und ISO9001:2015
Abmessung:(mm)

Modell-Nr.	Nenn-Eingangsstrom	Wicklungsverhältnis	Nenn-Ausgangsstrom	Lastwiderstand	Ausgangsspannung	Präzision	Toleranter Fehler	Phasenwinkelfehler	Maximaler Strom
CT-110-0.1	0 ~ 5A	100:1	0 ~ 50mA	≤1Ω	≤ 50 mV	≥ 0,2%	≤ 0,2%	≤ 30'	5A

Isolationsspannung: Primärwicklung und Sekundärwicklung: 3KV/2mA/60Sec;

Isolationswiderstand des Leiters: ≥500 MΩ / 500 V Gleichstrom; Flammhemmung: UL94-V0;

Betriebstemperatur: -40℃~+85℃, Luftfeuchtigkeit ≤95%, Frequenzbereich: 1 kHz~70 kHz

6. Elektronische Schaltpläne:

5A/50mA CT-110 Dreiphasen-Stromtransformer Modell
