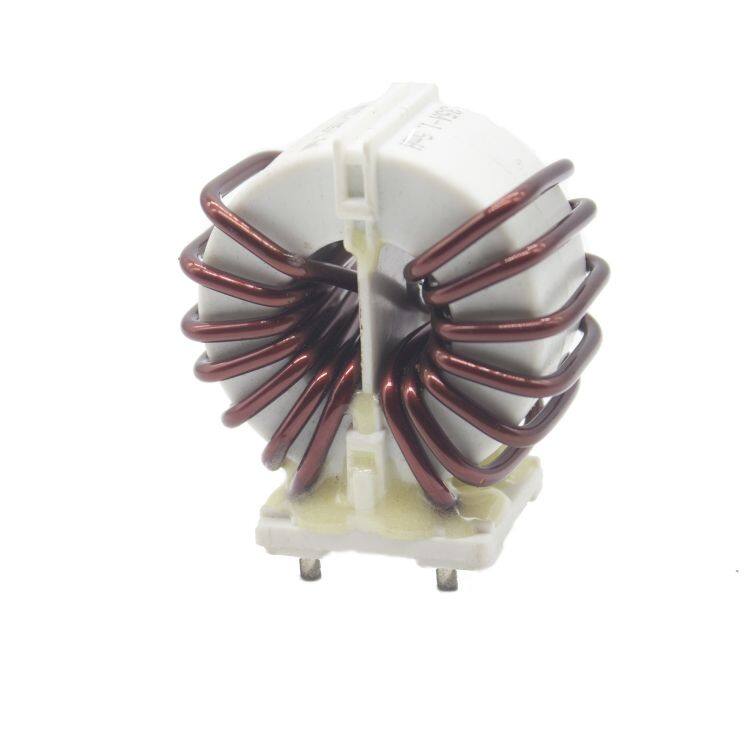

WJCI-1125 1,5 mH/30A Ringspulen-Induktivität
Spezialisiert auf die Herstellung, den Vertrieb, die Forschung und die Entwicklung von Stromwandlern, Potentialwandlern und Drosseln
Spezialisiert auf die Herstellung, den Vertrieb, die Forschung und die Entwicklung von Stromwandlern, Potentialwandlern und Drosseln

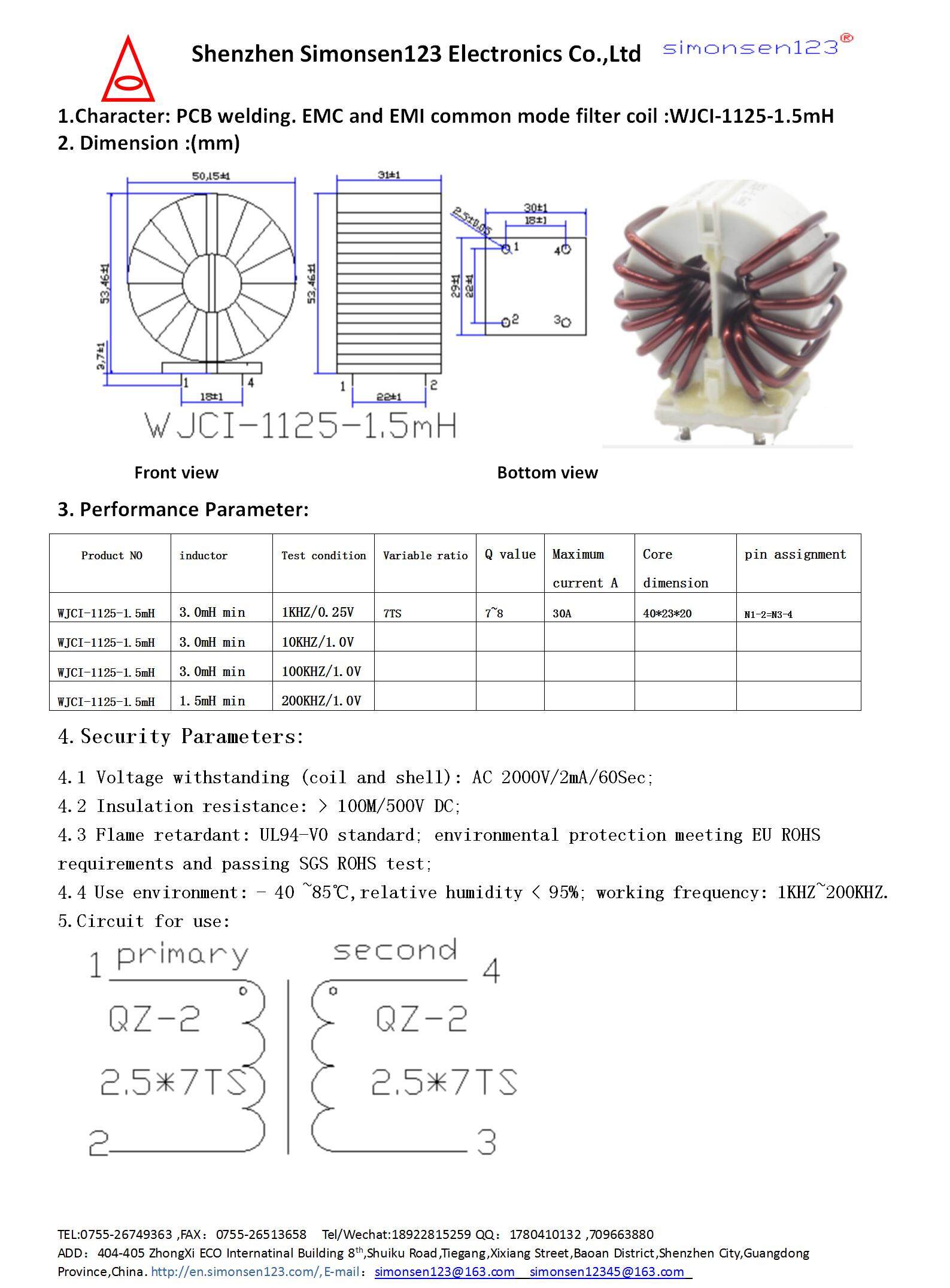

1.Besonderheit: Leiterplatten-Löten. EMV und EWI Gleichtaktfilter Spule: WJCI-1125-1.5mH
3. Leistungsparameter:
|
Artikel Nr. |
Der Sensor |
Prüfbedingungen |
Variabler Zinssatz |
Q-Wert |
Maximale Werte Strom A |
Kerngröße |
Belegung der Pins |
|
WJCI-1125-1.5mH |
3.0 mH Minimum |
1 kHz/0.25V |
7TS |
7~8 |
30A |
40*23*20 |
N1-2 = N3-4 |
|
WJCI-1125-1.5mH |
3.0 mH Minimum |
10 kHz/1.0V |
|
|
|
|
|
|
WJCI-1125-1.5mH |
3.0 mH Minimum |
100 kHz/1.0V |
|
|
|
|
|
|
WJCI-1125-1.5mH |
1.5 mH min |
200 kHz/1.0V |
|
|
|
|
|
4.Sicherheitsparameter:
4.1 Spannungsfestigkeit (Spule und Gehäuse): AC 2000V/2mA/60Sec
4.2 Isolationswiderstand: > 100M/500V DC;
4.3 Flammschutzmittel: UL94-V0-Standard; Umweltschutz erfüllt die EU-ROHS-Anforderungen und hat den SGS-ROHS-Test bestanden;
4.4 Einsatzumgebung: -40 ~ 85 ° C,Relative Luftfeuchtigkeit < 95%; Betriebsfrequenz: 1KHZ ~ 200KHZ.
