Parámetros de rendimiento:
| PNúmero de producto | Inductanciace | Condiciones de prueba | Relación variable | Q valor | Máximo
El actual A |

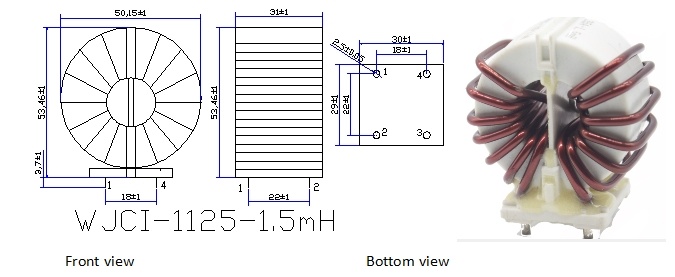

Tamaño del núcleo | Asignación de pin |
| WJCI-1125-1.5mH | 3,0 mH mínimo | 1 KHZ/0.25 V | 7 TS | 7~8 | 30A | 40*23*20 | N1-2 = N3-4 |
| WJCI-1125-1.5mH | 3,0 mH mínimo | 10 kHz/1,0 V | |||||
| WJCI-1125-1.5mH | 3,0 mH mínimo | 100 kHz/1,0 V | |||||
| WJCI-1125-1.5mH | 1,5 mH mínimo | 200kHz/1.0V |
4. Parámetros de seguridad:
4.1 Resistencia a la tensión (bobina y carcasa): CA 2000 V/2 mA/60 s;
4.2 Resistencia de aislamiento: > 100 MΩ/500 V CC;
4.3 Retardante de llama: estándar UL94-V0; cumple con los requisitos de protección ambiental de la UE ROHS y ha superado la prueba ROHS de SGS;
4.4 Entorno de uso: –40 ~ 85 °C, Humedad relativa < 95%; frecuencia de funcionamiento: 1 kHz ~ 200 kHz.

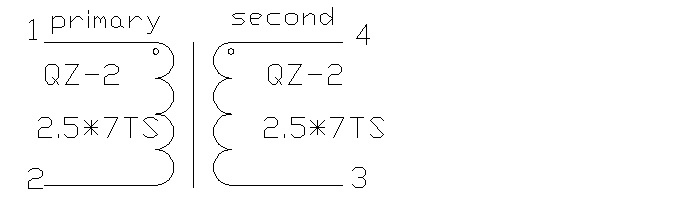

5. Circuito de uso:
