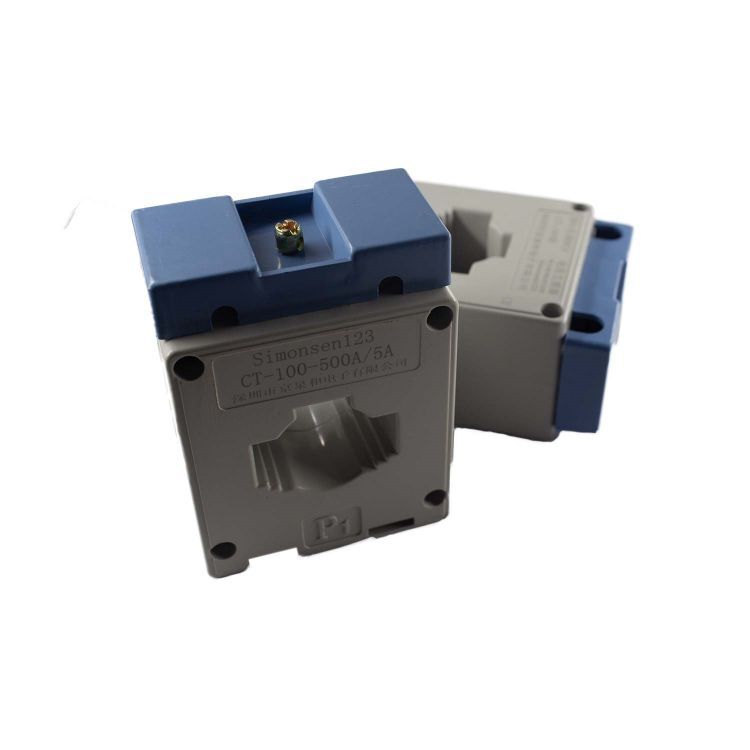

CT-100 200A 250A 400A/100mA actual Transformer model/Shenzhen Simonsen123 electrones

Aplicación: medidor electrónico de energía, instrumento, sensor de corriente, PDU, fuente de alimentación conmutada, cocina de inducción, estación de carga, placa de control, etc.
Fiabilidad: resina epoxi de larga duración, compatible con RoHS, REACH e ISO9001:2015

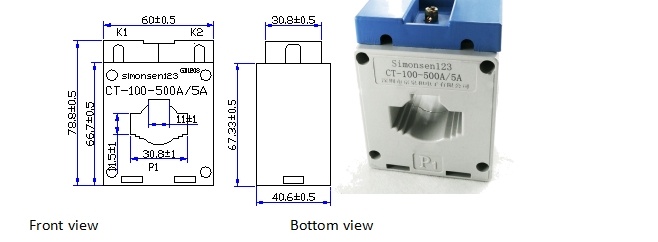

Dimensión:(mm)

Modelo N.º	Corriente de entrada nominal	Relación de vueltas	Corriente de salida nominal	Resistencia de carga	Voltaje de salida	Precisión	Error permitido	Error de ángulo de fase	La corriente máxima
CT-100-50A	50A	10:1	0 ~ 5A	≤0,1 Ω	0,5 V	≥0.21111111111	≤ 0.21111111111	≤ 60 '	50A
CT-100-100A	100A	20:1	0 ~ 5A	≤0,1 Ω	0,5 V	≥0.21111111111	≤ 0.21111111111	≤ 60 '	100A
CT-100-200A	200A	40:1	0 ~ 5A	≤0,1 Ω	0,5 V	≥0.21111111111	≤ 0.21111111111	≤ 60 '	200A
CT-100-300A	300A	60:1	0 ~ 5A	≤0,1 Ω	0,5 V	≥0.21111111111	≤ 0.21111111111	≤ 60 '	300A
CT-100-400A	400A	80:1	0 ~ 5A	≤0,1 Ω	0,5 V	≥0.21111111111	≤ 0.21111111111	≤ 60 '	400A
CT-100-50A	500A	100:1	0 ~ 5A	≤0,1 Ω	0,5 V	≥0.21111111111	≤ 0.21111111111	≤ 60 '	500A

Voltaje de aislamiento: devanados primarios y secundarios: 3KV/2mA/60Sec;

Conductor de aislamiento: ≥500 MΩ / 500 V CC; Retardancia a la inflamación: UL94-V0;

Temperatura de funcionamiento: -40℃~+85℃ Humedad ≤95% Rango de frecuencia: 50 ~ 60HZ

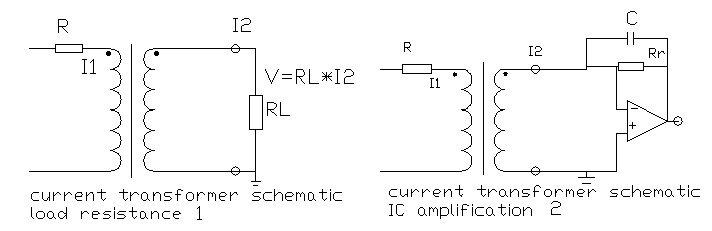

6.Esquemas electrónicos:

CT-100 200A 250A 400A/100mA actual Transformer model
