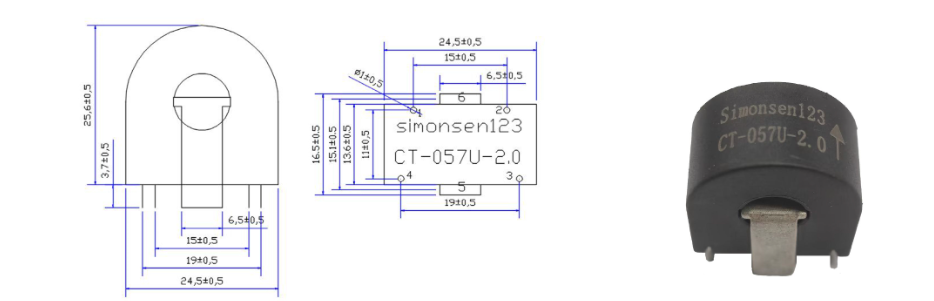

Vista frontal Vista inferior
| Model NO | Rated Input Current | Turns Ratio | Rated Output Current | Resistencia de carga | Voltaje de salida | Precisión | Error permitido | Error de ángulo de fase | La corriente máxima |
| CT-057U-1.0 | 0 ~ 20A | 1000: 1 | 0 ~ 20mA | ≤50Ω | ≤ 1.0V | ≥0.%1 | ≤ 0.%1 | ≤ 12 ' | 22A |
| CT-057U-2.0 | 0 ~ 40A | 2000: 1 | 0 ~ 20mA | ≤50Ω | ≤ 1.0V | ≥0.%1 | ≤ 0.%1 | ≤ 12 ' | 45A |
Voltaje de aislamiento: devanados primarios y secundarios: 3KV/2mA/60Sec;
Conductor de aislamiento: ≥500 MΩ / 500 V CC; Retardancia a la inflamación: UL94-V0;
Operating Temperature: -40℃~+85℃ Humidity ≤95% Frequency Range: 1KHZ~70KHZ

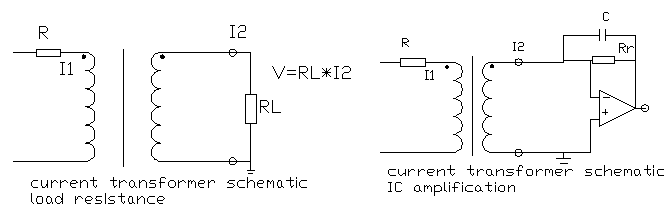

6.Esquemas electrónicos:
