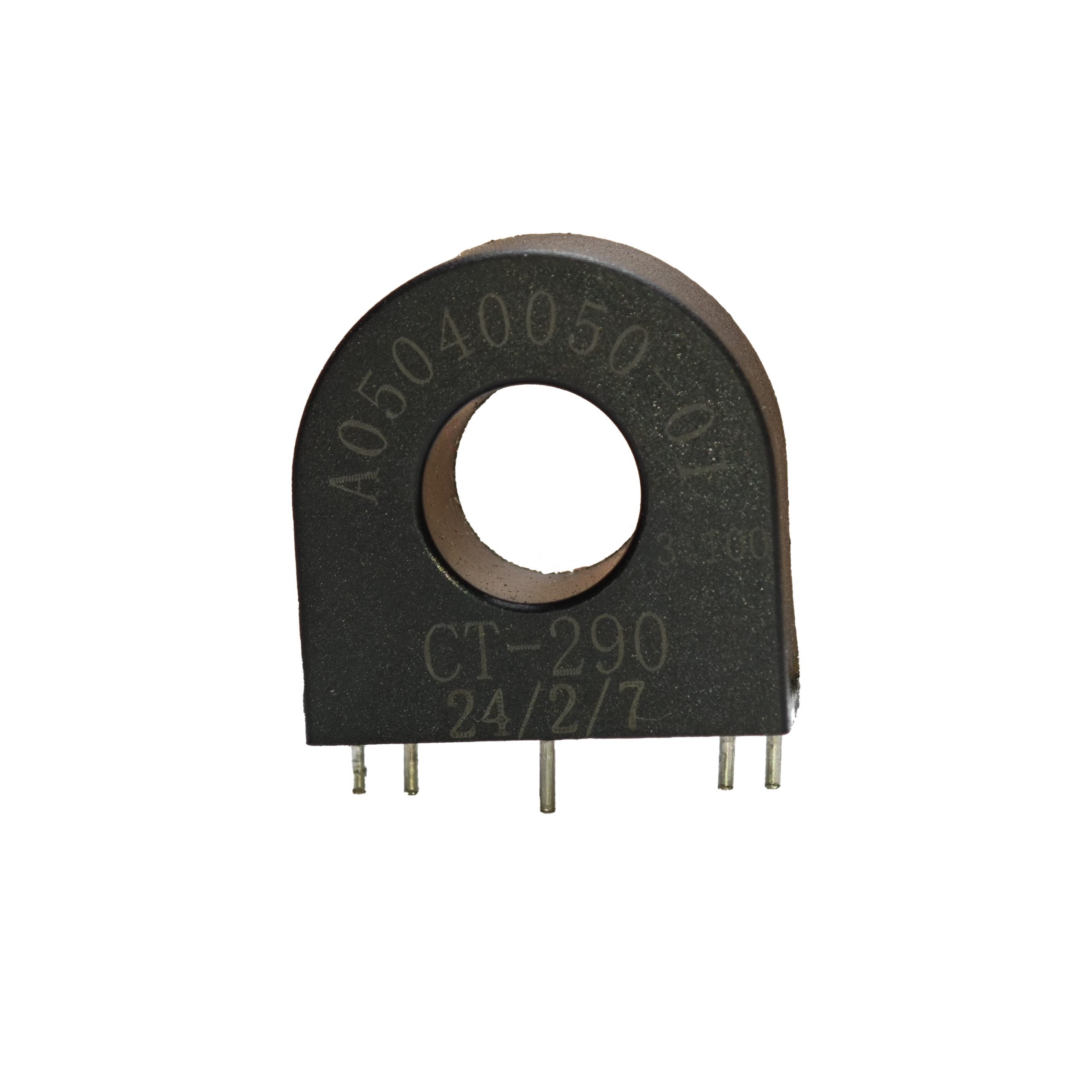

Modello Transformer attuale serie CT-290//Shenzhen Simonsen123 Electronics

Applicazione: Contatori elettronici di energia elettrica, strumenti, sensori di corrente, PDU, alimentatori a commutazione, forni a induzione, pile di ricarica, schede di controllo, ecc.
Affidabilità: Uso a lungo termine di resina epossidica, conforme agli standard RoHS, REACH e ISO9001: 2015

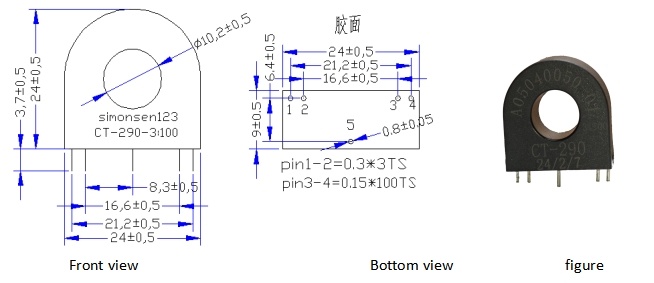

Dimensione :(mm)

Modello N.	Corrente di ingresso nominale	Rapporto di trasformazione	Corrente di uscita nominale	Resistenza di carico	Tensione di uscita	La precisione	Errore di tolleranza	Errore dell'angolo di fase	Corrente massima
CT-290-3:100	0 ~ 30 mA	3: 100	0 ~ 0,3 mA	≤1kΩ	≤ 300 mV	≥ 0,%1	≤ 0.1	≤ 15'	60 mA

Tensione di isolamento: avvolgimenti primari e secondari: 3KV/2mA/60Sec;

Isolamento del conduttore: ≥100MΩ / 500V DC; Ritardante di fiamma: UL94-V0;

Temperatura operativa: -40 ° C ~ + 85 ° C Umidità ≤ 95% Gamma di frequenza: 50HZ ~ 1KHZ

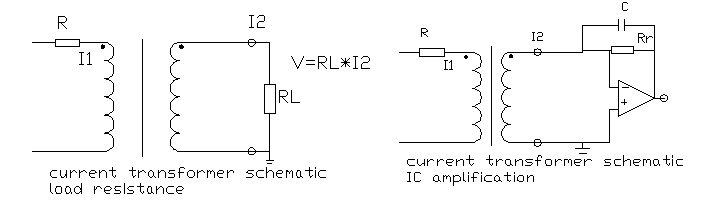

6.Schemi elettronici:

Modello Transformer attuale serie CT-290
