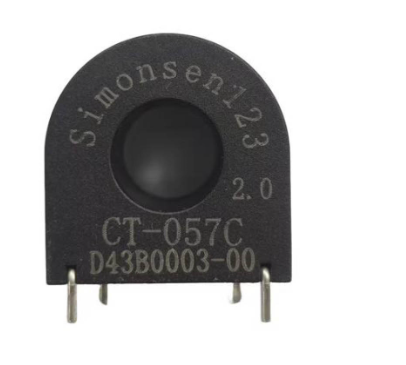

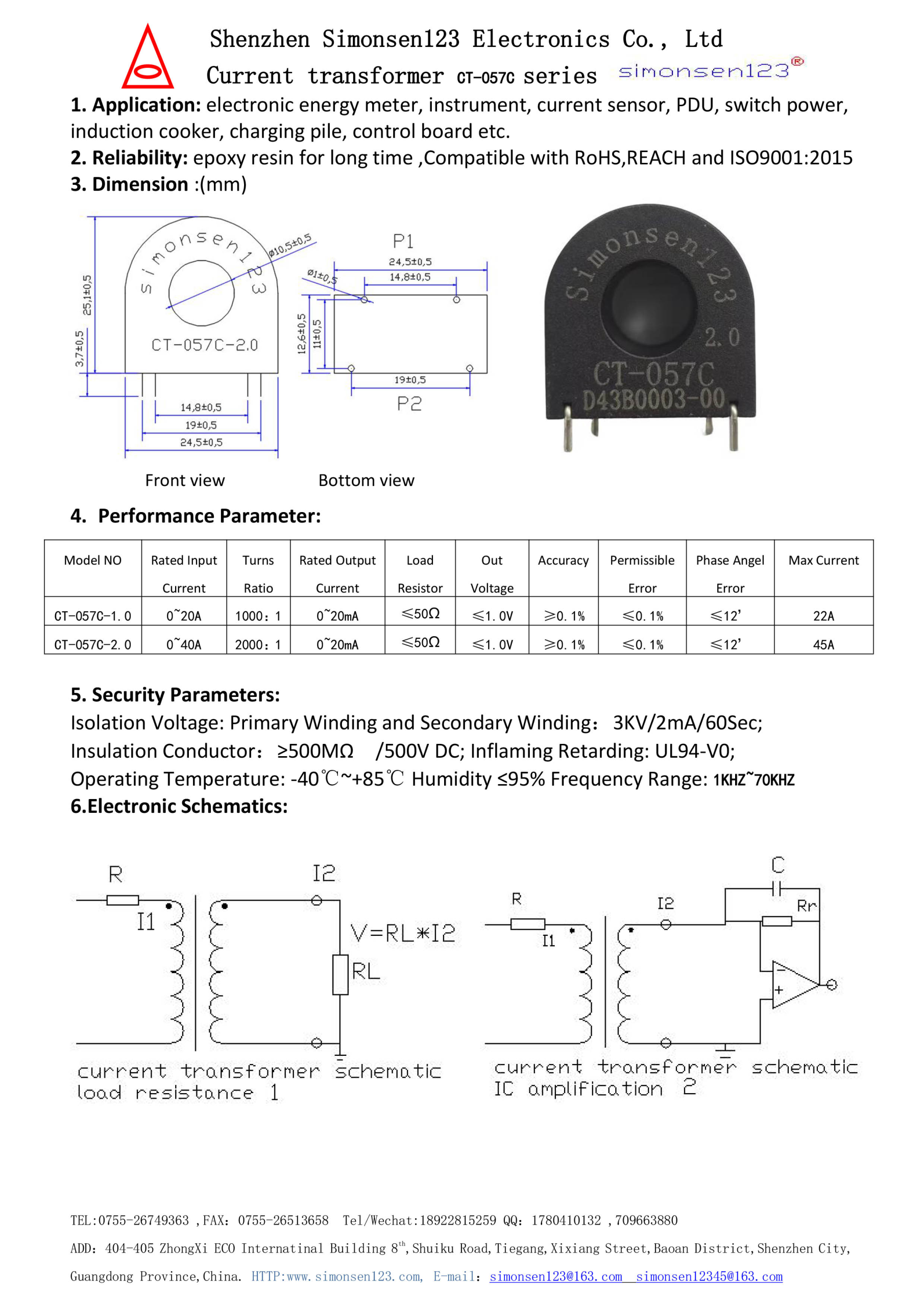

Current transformer CT-057C-2.0 series / / Shenzhen Simonsen123 Electronics

Приложение: электронный энергосчётчик, прибор, датчик тока, PDU, импульсный источник питания, индукционная плита, зарядная станция, управляющая плата и т. д.
Надежность: эпоксидная смола на длительный срок, совместимость с RoHS, REACH и ISO9001:2015

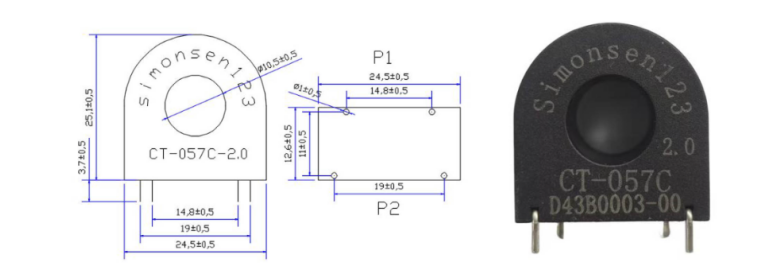

Размер:(мм)

Front view Bottom view

Модель №	Номинальный ток входа	Первичное/вторичное соотношение	Номинальный ток выхода	сопротивление нагрузки	выходное напряжение	точность	допустимая ошибка	фазовая ошибка	максимальный ток
CT-057C-1.0	0-20А	1000:1	0-20мА	≤50Ω	≤1,0 В	≥0.%1	≤0.%1	≤12'	22A
CT-057C-2.0	0-40А	2000 год: 1	0-20мА	≤50Ω	≤1,0 В	≥0.%1	≤0.%1	≤12'	45A

Изолирующее напряжение: первичная обмотка и вторичная обмотка: 3KV/2mA/60Sec;

Изоляция проводника: ≥500 МОм / 500 В постоянного тока; огнестойкость: UL94-V0;

Operating Temperature: -40℃~+85℃ Humidity ≤95% Frequency Range: 1KHZ~70KHZ

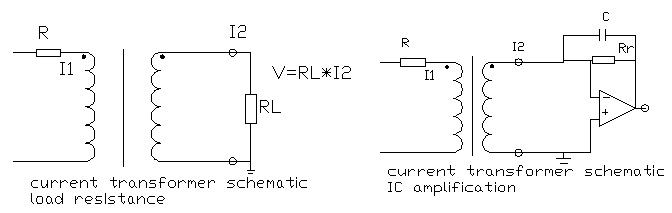

6. Электронные схемы:

Токовый трансформатор серии CT-057C-2.0
